nWire-300尋線儀
- 發布時間: 2020-08-12
- 作者: 奈圖爾
- 來源: 奈圖爾原創
- 瀏覽量: (4907)
- 描述: nWire-300尋線儀,OOK數字音頻技術,抗干擾,帶電尋線。nWire-300尋線儀/線纜測試儀,幫助網絡工程人員迅速排查以太網雙絞線、電話線、同軸線等線纜連通性,功能涵蓋音頻尋...
網店購買
京東店鋪:nWire-300尋線儀
產品信息
奈圖爾 | NTOOLER? nWire-300尋線儀,OOK數字音頻技術 !
nWire-300 功能亮點
· 音頻尋線 -- OOK數字音頻調制方案,1Khz/2Khz高頻數字音頻輸出、強濾波設計、支持4種音調變換、可帶電尋線;
· 線纜ID標識(CABLE ID) -- 可以快速尋找出線纜ID(編號),一次性可標識≤16個線纜ID;
· 線序繪圖 -- 圖形化顯示雙絞線、電話線等線纜的線序連接情況 ,直觀查看斷線、錯接、串繞、岔線情況;
· 端口閃爍 -- 通過與交換機指示燈同頻閃爍,識別被測網絡線纜對端連接的交換機端口;
· 環阻測量 -- 通過RJ11接口對PSTN/XDSL線路進行電阻值行測試,也可代替萬用表對其他線材進行電阻值測試;

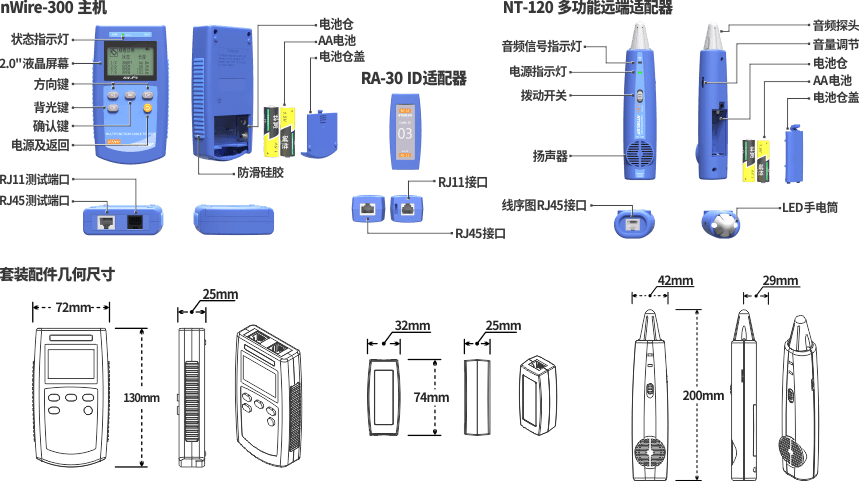

nWire-300 外觀及界面

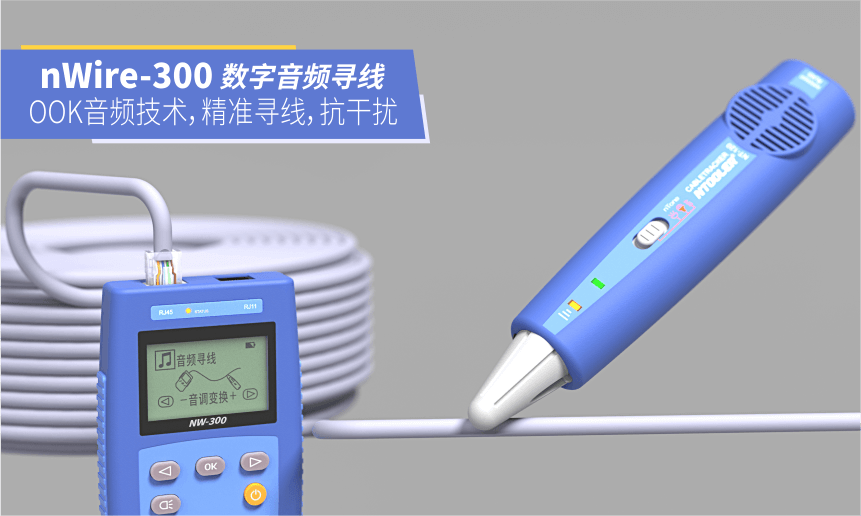

nWire-300 音頻尋線
音頻尋線 - 概述
· 基于OOK數字音頻技術,相對于市面常見的“模擬音頻尋線”,具有超強抗干擾能力;
· nWire-300主機頂部狀態指示燈與音調變換頻率同步閃爍;
· 需搭配NT-120多功能遠端適配器(尋線器)使用;
· NT-120多功能遠端適配器(尋線器)自帶兩顆LED照明光源;
項目 | 功能說明 |
---|---|
音頻技術 | On-Off keying(簡稱OOK)數字音頻技術; |
支持4種音調切換,輸出電平≥9V pp; | |
線纜類型 | 雙絞線(網線)、電話線、同軸線及常規弱電布線線纜; |
技術特點 | 可連接PoE交換機帶電尋線,電壓限值<60V; |
強濾波設計,具有超強抗干擾能力; | |
對周邊線材或設備無干擾; | |
連接設備尋線時,不影響網絡設備正常通信; |

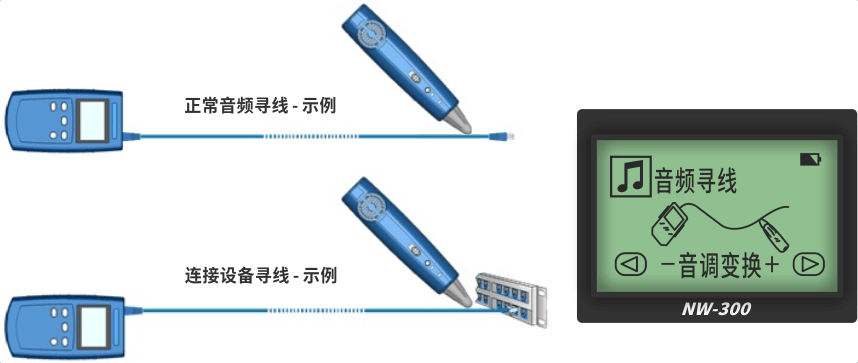

音頻尋線 - 圖例
nWire-300 線纜標識(Cable ID)
線纜標識 - 概述
· Cale ID可以快速的在多條線纜中標識出目標線纜;
· 需搭配RA-30 ID適配器使用;
項目 | 參數說明 |
---|---|
標識方式 | 線纜ID編號; |
液晶數字顯示; | |
RA-30 ID適配器 | 標配:ID1 ~ ID4; |
標識數量:ID1 ~ ID16(選購); | |
標識線纜類型 | 雙絞線(網線)、PSTN電話線; |
測試接口 | RJ45、RJ11; |
標識時間 | <1秒; |

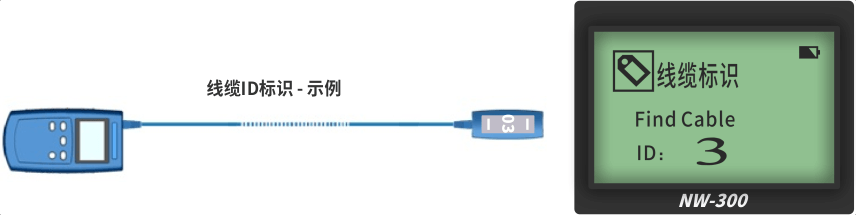

線纜標識 - 圖例
nWire-300 線序繪圖
線序繪圖 - 概述
· 相對于傳統LED指示燈模式的線序測試,nWire-300線序繪圖功能更加快速、直觀和準確;
· 需搭配NT-120多功能遠端適配器(標配)或 RA-20A遠端適配器使用(選配);
項目 | 功能參數 |
---|---|
顯示方式 | 2.0" 液晶屏幕; |
線序圖形化; | |
線纜類型 | 雙絞線(網線)、PSTN電話線; |
繪圖接口 | RJ45、RJ11; |
繪圖時間 | <1秒; |
繪圖類型 | 線序短路或通斷圖示; |
線序連接正常圖示; | |
線序連接錯誤圖示; |

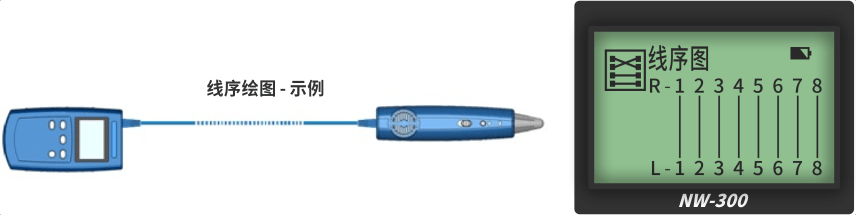

線序繪圖 - 圖例
nWire-300 環阻測量
環阻測量 - 概述
· 測量線纜電阻值,為判斷線路連通可靠性提供物理參考;
· 測量之前,請先根據下方圖示短接遠端對應線對金屬線線頭;
項目 | 功能參數 |
---|---|
RJ11端口 | 測量PSTN/xDSL銅質電話線路的環路電阻; |
有效量程 | 0 ~ 4000歐姆; |
誤差 | ≤1%; |

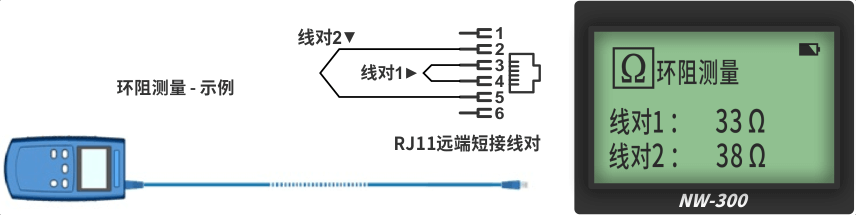

環阻測量 - 圖例
nWire-300 端口閃爍
端口閃爍 - 概述
· 快速定位以太網線纜所連接的交換機端口;
· nWire-300主機連接交換機后,主機內置的網絡適配器將以10/100M自動協商的模式循環開啟和關閉;
· nWire-300主機的狀態指示燈將與交換機端口指示燈同步閃爍,用于識別對應端口;

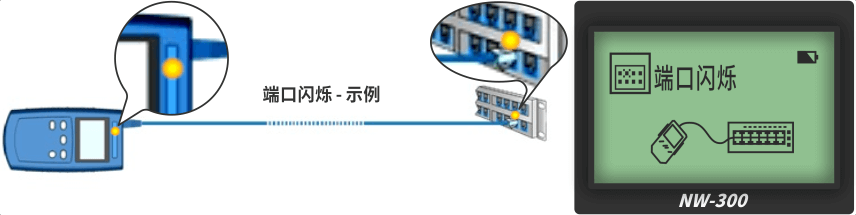

端口閃爍 - 圖例

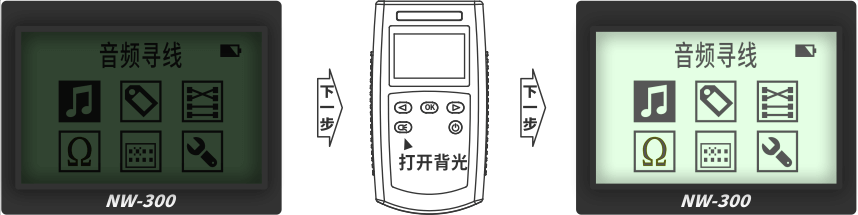

nWire-300 液晶顯示
液晶顯示 - 概述
· 2.0" 點陣液晶屏幕,分辨率128×64;
· 自帶白色背光,在光線較弱的環境下,依然清晰顯示測試數據;
液晶顯示 - 圖示
nWire-300 系統設置
· 聲音背光設置;
· 英文中文切換;
· 設備信息查看;
nWire-300 標準配件
· nWire-300 尋線儀主機 * 1;
· NT-120 多功能尋線器 * 1;
· RA-30 線纜ID適配器 * 4(ID1~ID4);
· RJ 45 轉接線 * 1;
· RJ 11 轉接線 * 1;
· 鱷魚夾 轉接線 * 1(鱷魚夾接RJ45的4/5線對);
· 帆布加厚工具包 * 1;
· 產品使用手冊/保修卡 * 1;
nWire-300 選購配件
· RA-30 線纜ID適配器 * 6(ID5~ID10);
· RA-30 線纜ID適配器 * 6(ID11~ID16);
nWire-300規格參數
型號名稱 | nWire-300 尋線儀 | |
音頻尋線 | 技術類型 | OOK數字音頻技術 |
音調切換 | 支持4種; | |
輸出電平 | 9Vpp; | |
線纜標識 | 標配 | 4個(ID標識模塊 RA-30); |
標識數 | ≤16個(選購); | |
識別速度 | < 1秒; | |
線序繪圖 | 繪圖類型 | 錯接、短路、斷線; |
繪圖時間 | < 1秒; | |
環阻測試 | 量程 | 0~4000ohm; |
誤差 | ≤ 1%; | |
端口閃爍 | 閃爍頻率 | 自適應 |
端口 | 10/100M,10/100/1000M自適應 | |
屏幕顯示 | 2.0”LCD 顯示器(42mm*28mm),分辨率128×64; | |
電池電壓 | 2 x AA 堿性電池 或 2 x AA NiCd/NiMH電池; | |
測試端口 | RJ-45 x 1 , RJ-11 x 1; | |
單機尺寸/重量 | NW-320 | 130 x 72 x 25(mm) / 100g |
NT-120 | 200 x 42 x 29(mm) / 85g | |
RA-30 | 74 x 32 x 25(mm)/ 26g | |
包裝尺寸/套裝毛重 | 330 x 180 x 55(mm) | |
720g | ||
語言支持 | 中文 / 英文 切換; | |
工作環境 | 工作溫度: -10~+40 ℃; | |
貯存溫度: -20~+60 ℃; | ||
工作濕度: 95% 相對濕度(無冷凝); |

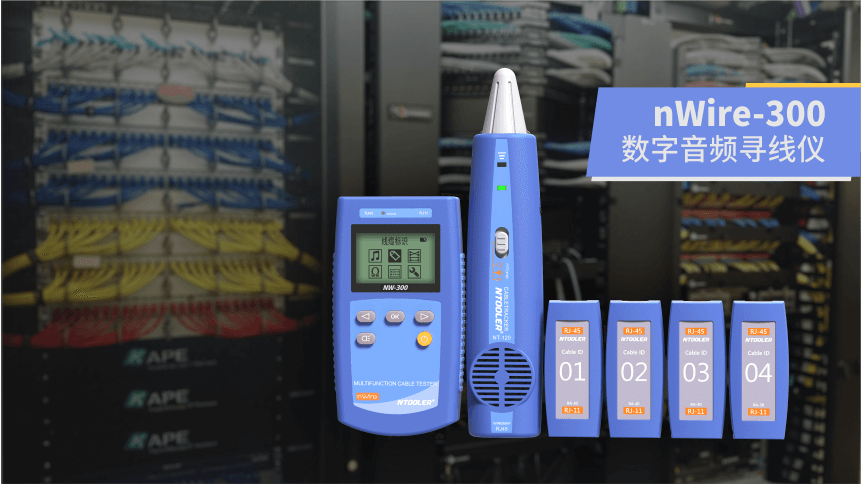

nWire-300 圖集欣賞
