nLink-830網絡測試儀
- 發布時間: 2020-08-07
- 作者: 奈圖爾
- 來源: 奈圖爾原創
- 瀏覽量: (8276)
- 描述: nLink-830網絡測試儀,可通過網絡鄰居查看功能顯示交換機VLAN、IP、MAC、端口、固件版本等信息,TDR技術測試雙絞線長度/短路點/斷線點位置、雙絞線數據負載/阻抗/反射率...
網店購買
京東店鋪:nLink-830網絡測試儀
產品信息
奈圖爾 | NTOOLER? nLink-830網絡測試儀,10秒找出網絡連通故障 !
nLink-830 功能亮點
· 自動測試 -- 互聯網、局域網、線纜故障及通訊質量一鍵自動測試;

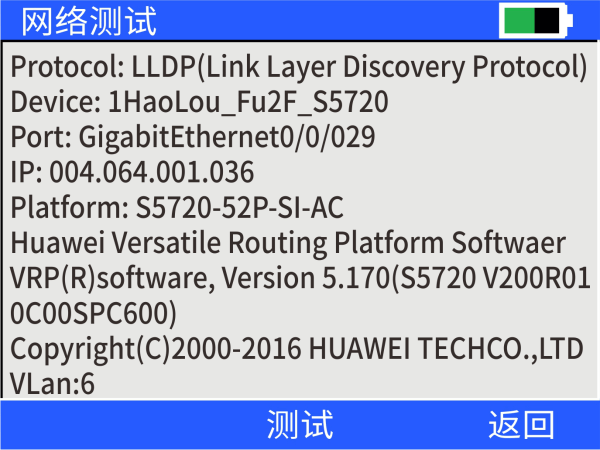

· 鄰居設備發現 -- 自動識別并顯示交換機的名稱、端口號、固件版本、IP、MAC、VLAN等多項信息;
· 設備發現協議 -- 支持LLDP(IEEE鏈路層)以及CDP(Cisco?)等;
· Internet通訊測試 -- 鏈接預設的URL頁面,已排查DNS及HTTP連接故障;
· 數據丟包測試 -- 通過持續ICMP協議PING測試,圖形化顯示網絡通訊的連通性及穩定性;
· 雙絞線數據負載測試 -- 雙絞線滿負荷數據負載測試,了解線纜在不同鏈接速率下的通訊負載能力;
· 雙絞線質量測試 -- 自動的阻抗及反射率測試,雙絞線質量數據輔助驗證;
· 雙絞線故障檢測 -- 基于TDR技術(時域反射),單端測試雙絞線長度及故障點(短路或斷線位置,精度0.8米);
· 實用工具:PoE測試、鏈路識別、OOK音頻尋線、線纜ID識別、網絡測試報告打印等;

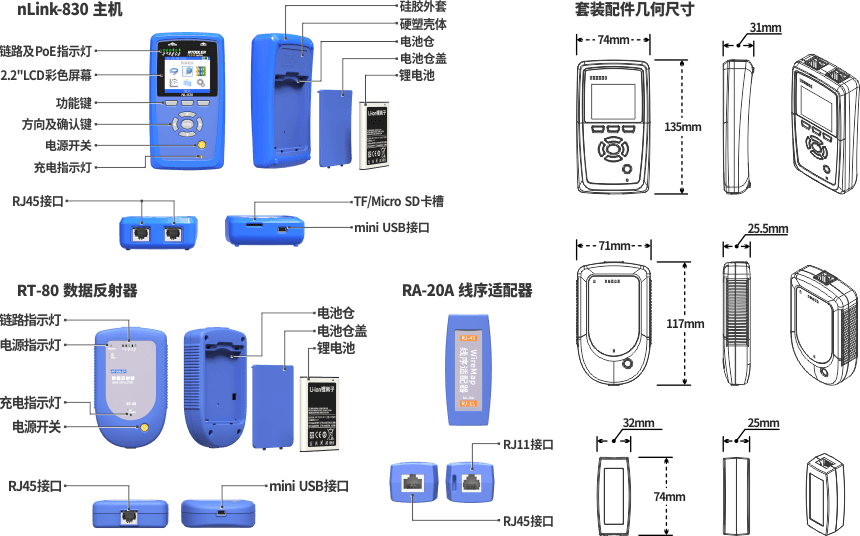

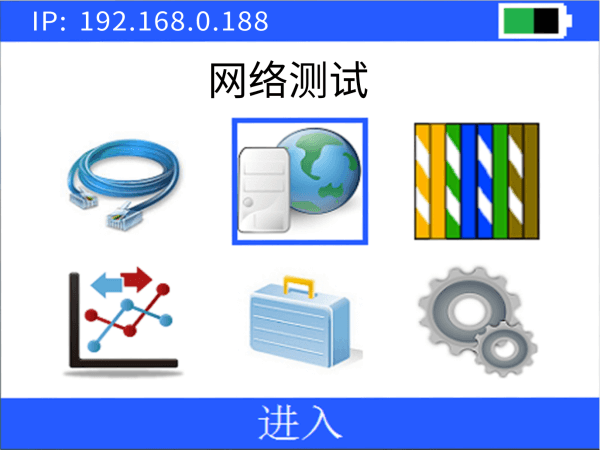

nLink-830 外觀及界面
nLink-830 網絡測試

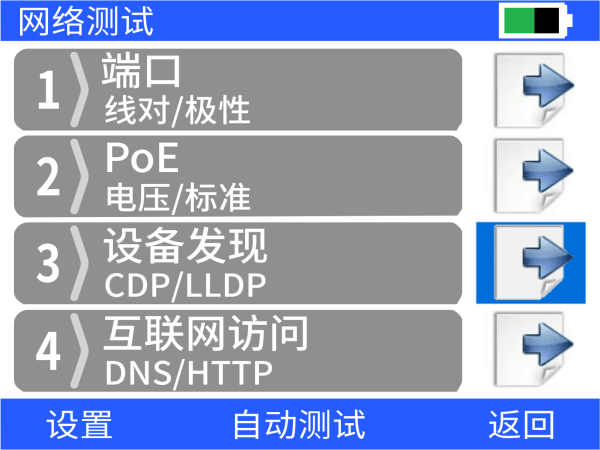

網絡測試 - 概述
· 通過以下4個子項目測試步驟,顯示網絡設備信息或驗證網絡鏈路可用性;
· 4個子項目可以使用一鍵自動測試,也可以單獨進入子項目手動測試;
項目 | 功能說明 |
---|---|
端口 | 測試交換機端口速率、線序類型與線對極性; |
PoE | 模擬PD端不同負載級別,驗證以太網供電(PoE和PoE+)穩定性; |

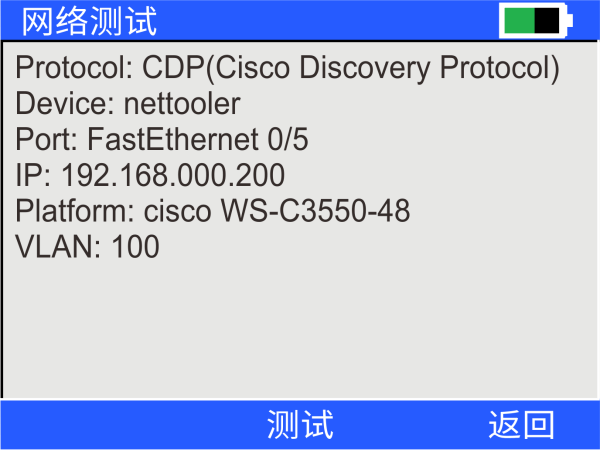

設備發現 | 通過CDP/LLDP獲取您管理的交換機的vlan、名稱、端口、固件版本、ip、mac等設備信息; |
互聯網訪問 | 連接預設的URL,測試到交換機的鏈路、DHCP、網關、dns解析及http頁面的獲??; |

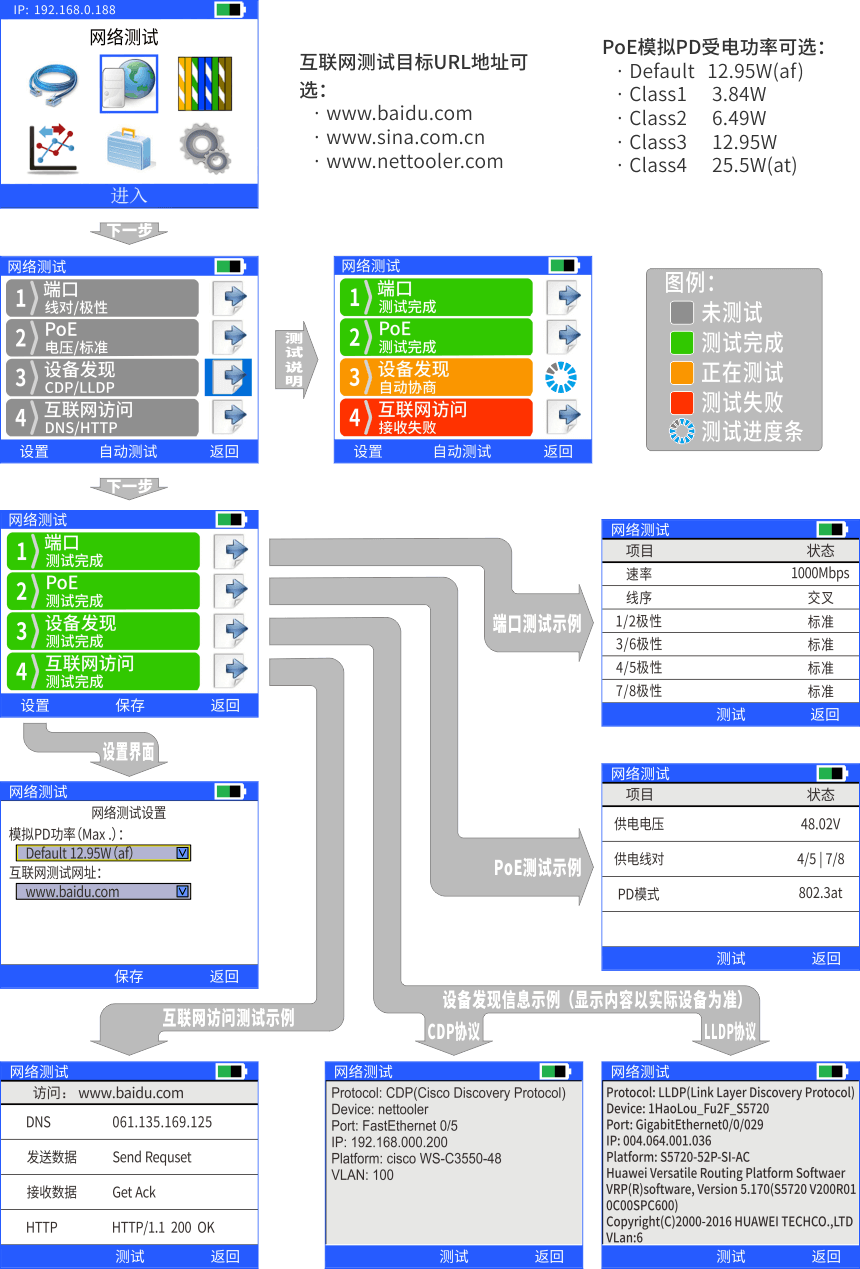

網絡測試 - 圖解
nLink-830 ping功能
ping測試 - 概述
· 通過設置ICMP數據包選項,對目標ip節點進行ping測試,以判斷目標ip節點的連通性或穩定性;
· 設置選項包括:Dest.IP、Rkt Size、TTL(Time to Live)、TimeOut等;
· 圖形化直觀顯示,y軸坐標為數據包延時(ms),x軸坐標為發送數據包;

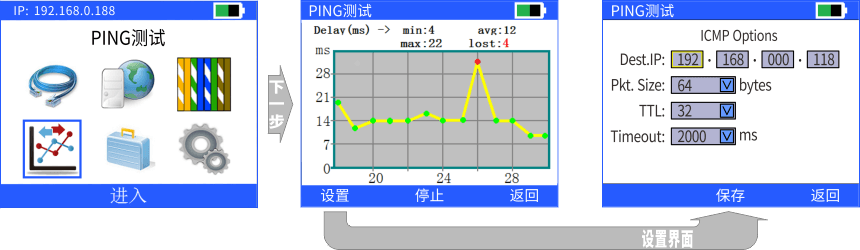

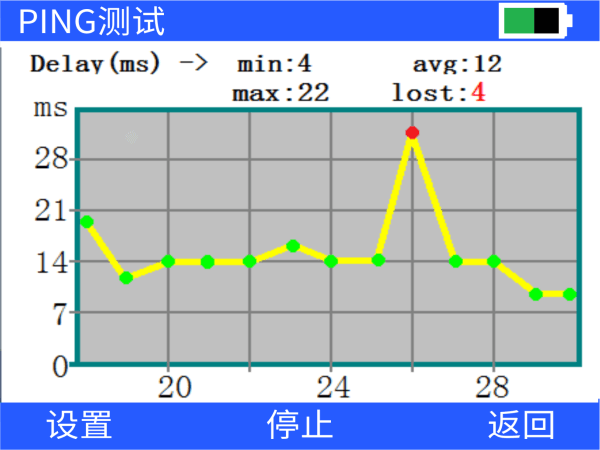

ping測試 - 圖解
· 注:使用ping測試功能之前,需先正確設置nLink-830本機ip;
nLink-830 DHCP獲取
DHCP獲取 - 概述
· 如果網絡中存在DHCP服務器,可以通過nLink-830主機的DHCP功能自動獲取本機ip;
· 也可以手動設置nLink-830主機的ip、子網掩碼、網關、dns服務器地址等;
DHCP獲取 - 圖解

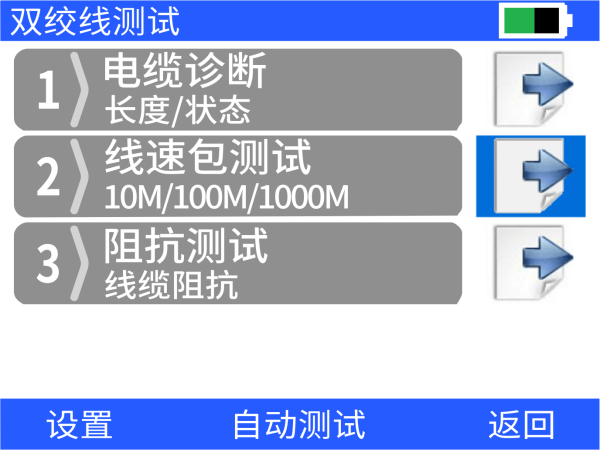

nLink-830 雙絞線測試
雙絞線測試 - 概述
· 通過以下3個子項目測試步驟,檢測以太網線纜故障或驗證以太網線纜質量數據;
· 3個子項目可以使用一鍵自動測試,也可以單獨進入子項目手動測試;
項目 | 功能說明 |
---|---|
電纜診斷 | 基于TDR技術單端測試線纜長度,及測試開路、短路位置,精度0.8米(分辨率),量程:0.8~180米; |
線速包測試 | 在10/100/1000M等不同模式下測試雙絞線的通訊負載能力,在64Byte 和1518Byte包 雙重測試下,統計數據包校驗錯誤; |
阻抗測試 | 測試雙絞線的信號反射率和阻抗值; |

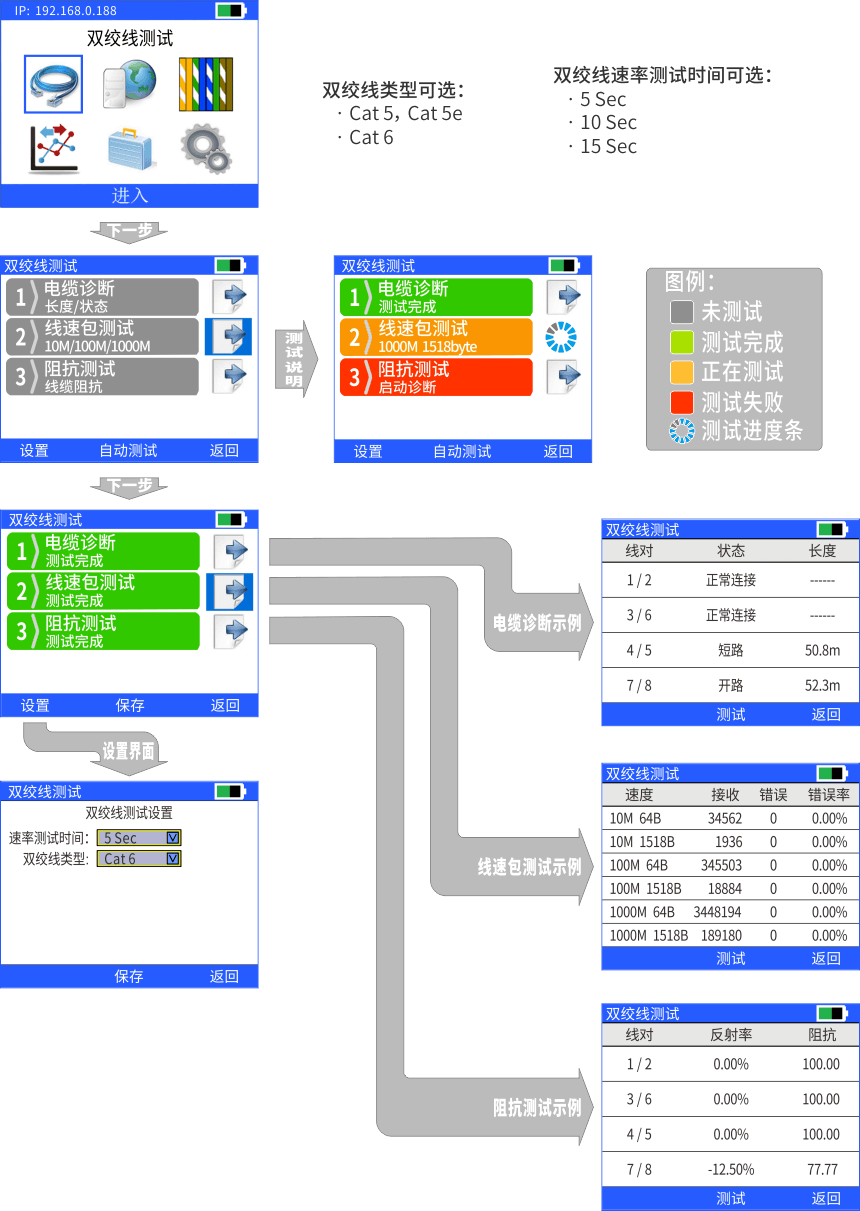

雙絞線測試 - 圖解
nLink-830 線序繪圖
線序繪圖 - 概述
· 圖形化顯示雙絞線線對連接狀態;
· 雙絞線對端需配合RA-20A線序適配器(標配)進行測試;
· 常用用于測試雙絞線連接故障或網絡條線類型;

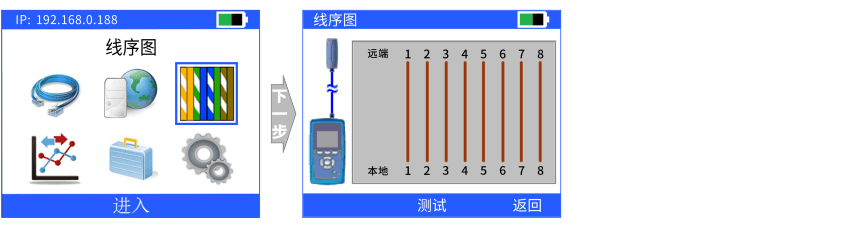

線序繪圖 - 圖解

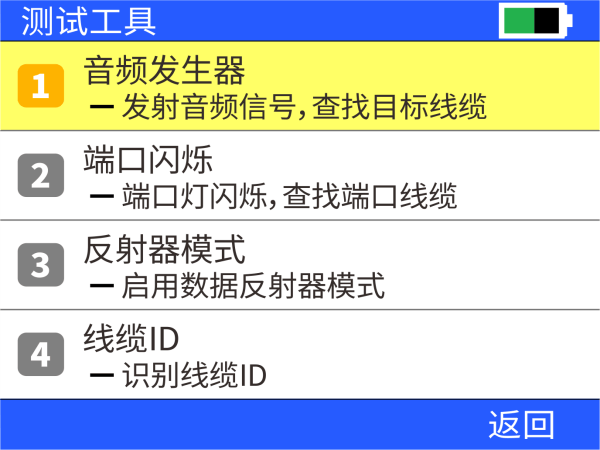

nLink-830 測試工具
測試工具 - 概述
· 集合以下4個實用測試工具,便捷進行網絡線纜的查找、定位、標識等工作;
· 音頻尋線功能,需搭配NT-120音頻尋線器使用(選配);
· 線纜ID標識功能,需搭配RA-30標識ID模塊使用(選配);
項目 | 功能說明 |
---|---|
音頻發生器 | 基于OOK數字音頻技術(即On-Off Keying),抗干擾能力強,精準定位線纜; |
端口閃爍 | 以10/100/1000M自動協商的模式循環開啟和關閉,使nLink-830主機網絡狀態指示燈與交換機端口指示燈同步閃爍,用于查找線纜對端交換機端口; |
反射器模式 | 當RT-80數據反射器(標配)丟失或者不在身邊情況下,可2臺nLink-830主機配合進行線纜數據壓力/反射率/阻抗等測試,其中1臺主機作為數據發送端設備,另外1臺主機打開“反射器模式”,替代RT-80數據反射器使用。 |
線纜ID標識 | 同時標識多達16條雙絞線跳線,在多線纜情況下,線纜兩端的編號一目了然; |

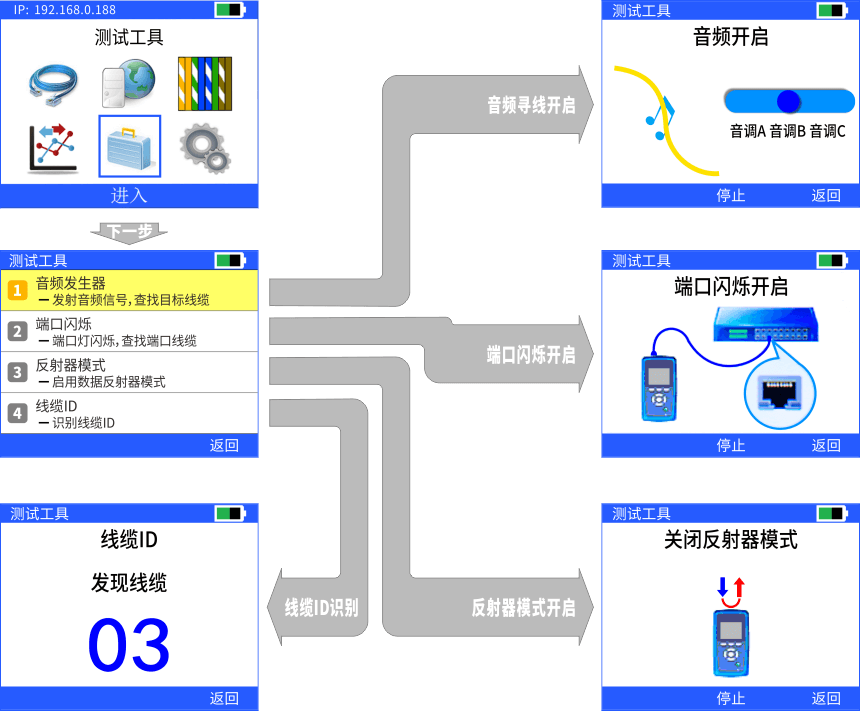

測試工具 - 圖解

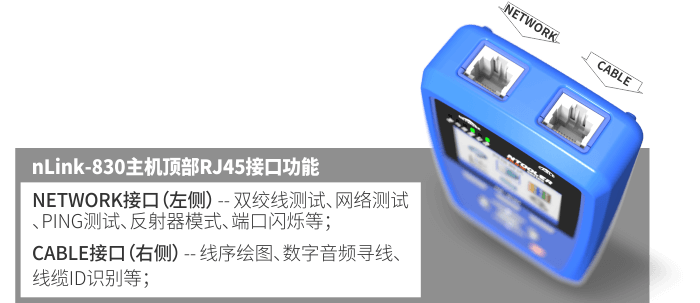

nLink-830 測試接口
nLink-830 數據管理及輸出
數據管理及輸出 - 概述
· 使用nLink-830 套裝附送的ReportView客戶端軟件,對測試數據進行管理;
· 數據保存:按需要對測試結果進行保存操作;
· 數據歸檔:對雙絞線測試、網絡測試、線序測試等結果自動歸檔;
· 數據管理:可查看、導出、打印以上項目的測試報告;
數據管理及輸出 - 圖例
nLink-830 測試數據存儲
· 數據存儲介質:Micro-SD(TF)卡;
· 數據存儲管理:可按照需求刪除文件或創建目錄;
· 標配1G(可自行更換存儲卡,擴容至8G);

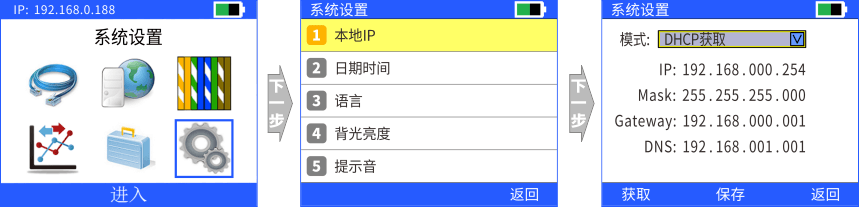

nLink-830 系統設置
· 本地IP設置:自動獲取或手動設置本地IP、子網掩碼、網關和dns服務器地址;
· 日期時間設置:設置nLink-830主機實時時鐘,測試結果存儲包含測試時間信息;
· 語言設置:簡體中文 / 英文 切換;
· 背光亮度:調節nLink-830主機液晶屏背光亮度調節,范圍:10%-100%;
· 提示音:按鍵音 開啟 / 關閉;
· 系統信息:顯示產品設備型號,軟硬件版本和本機mac地址;
· 存儲卡管理:管理存儲卡測試數據工作目錄,創建 / 刪除目錄;

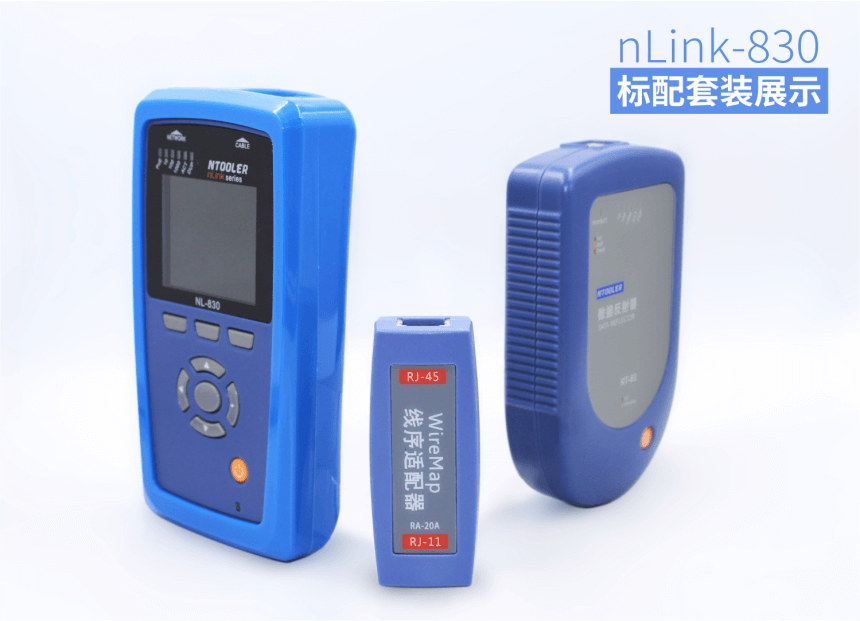

nLink-830 標準配件
· nLink-830 網絡自動測試儀 * 1;
· RT-80 數據反射器 * 1;
· RA-20A 線序適配器 * 1;
· 2500mAh 鋰電池 * 2;
· Micro Usb數據線 * 1;
· Micro SD卡(1G已安裝) * 1;
· 1A充電適配器(附贈) * 1;
· 產品使用手冊 * 1
nLink-830 選配配件
· NT-120 多功能音頻適配器;
· RA-30 電纜ID標識適配器 1~16號
nLink-830 規格參數
功能特點 | 網絡測試能: LLDP及CDP協議鄰居發現(排查交換機故障)、互聯網訪問測試、端口測試(速率及類型)、ping、DHCP、PoE測試、端口閃爍等; |
線纜測試功能: 纜長度測試、短路位置測試、斷線位置測試、線速包測試(速率承載能力)、阻抗測試、反射率測試、線序檢測、音頻尋線、線纜標識等; | |
網絡接口 | 10/100/1000BASE-T (IEEE 802.3)自適應端口 ; |
支持網絡線纜類型 | Cat3, Cat5, Cat5e, Cat6; |
網絡協議支持 | IPv4,ICMP,TCP,UDP,DHCP,DNS,HTTP,LLDP,CDP,etc等; |
線纜測試 | 線對長度、開路、短路、直連狀態標識; |
測試技術:TDR( Time domain reflectometry),時域反射技術; | |
長度測量分辨率:約0.8米; | |
量程:0.8~180米; | |
線纜標識 | 線纜標識ID數:1~16個(選配); |
POE測試 | 測試內容:供電電壓、供電線對、供電模式; |
電壓范圍:0 ~ 60V DC; | |
標準:IEEE802.3af,IEEE802.3at,以及非IEEE標準POE跨接供電(經交換機); | |
端口 | RJ45網絡測試端口 *1,RJ45模擬測試端口 *1; |
數據通訊(充電):Mini USB端口 *1; | |
用戶界面 | 2.2”LCD TFT 彩色液晶顯示,分辨率220×176像素; |
鏈路指示LED*5;PoE(PSE)標準指示LED*1;充電指示LED*1;功能操作按鍵 x9; | |
測試數據管理 | 外置存儲:Micro-SD(TF)卡,≤8G; |
ReportView 客戶端軟件,查看、導出及打??; | |
電源 | 鋰離子電池,3.7V, 2400mAh(可更換); |
充電電源:Mini USB接口,5V,1.5A(Max.); | |
充電時間:約2.5~3小時; | |
供電時間:約4-6小時(視測試項目和工作模式); | |
體積 | 135.2 x 74 x 30.9 mm; |
重量 | 約158g(不含電池); |
工作環境 | 操作溫度:0 ~ 40 ℃; |
貯存溫度:-20 ~70 ℃; | |
充電溫度:0~35℃: | |
環境濕度:≤95%; |

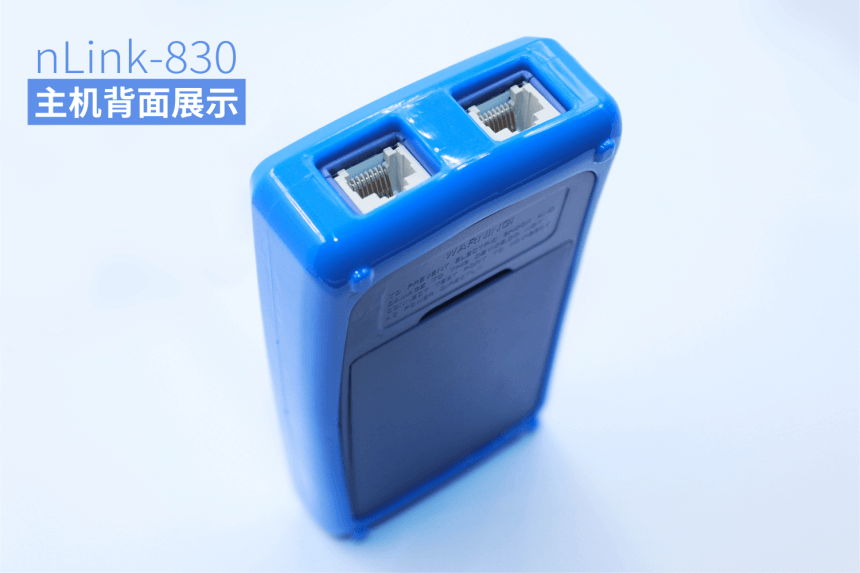

產品實拍欣賞
