nLink-820網絡測試儀
- 發布時間: 2020-08-07
- 作者: 奈圖爾
- 來源: 奈圖爾原創
- 瀏覽量: (8608)
- 描述: nLink-820網絡測試儀,功能涵蓋ping、DHCP、鏈路監測等以太網鏈路連通測試、網絡線纜測試、PoE供電測試、抗干擾ook數字音頻尋線等,按需保存網絡測試數據,通過Web方式查看...
網店購買
京東店鋪:nLink-820網絡測試儀
產品信息
奈圖爾 | NTOOLER? nLink-820網絡測試儀,自動監測32個目標ip節點!
nLink-820 功能亮點
· 網絡數據丟包測試 -- 通過可設置的icmp數據包選項的ping測試,數據化顯示目標ip節點的連通性及穩定性;
· 多點鏈路監測 -- 通過對多個ip節點循環發送icmp請求的方式,監測≤32個目標ip節點的連通性和穩定性;
· PoE(以太網供電)測試 -- 顯示PSE設備的供電電壓、供電線對及供電模式,支持IEEE802.3af和IEEE802.3at標準;
· 線纜長度及故障位置 -- 基于TDR技術單端測試線對長度及短路點、斷線點距離,精度0.8米(分辨率);
· 實用工具 -- DHCP獲取、圖形化線序繪圖、抗干擾ook數字音頻尋線、端口閃爍尋線、測試報告打印;

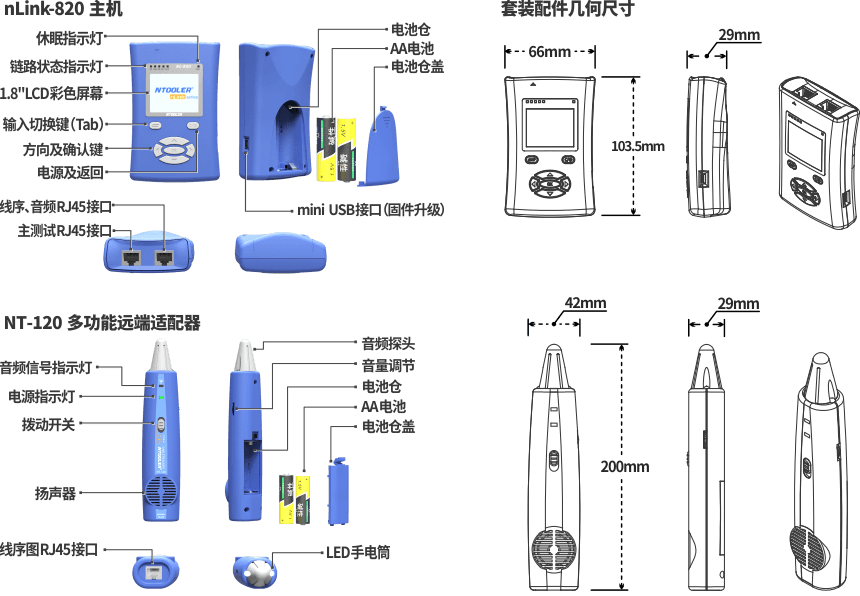

nLink-820 外觀及界面
nLink-820 網絡測試
網絡測試 - 概述
· 通過以下4個子項目測試步驟,顯示網絡設備信息或驗證網絡鏈路可用性;
· ping 及 PoE(以太網供電)測試結果可保存,并可查看、打印測試報告;
項目 | 功能說明 |
---|---|
PING | 通過定制ICMP數據包選項,檢測目標IP節點的連通性和穩定性; |
DHCP | 通過DHCP自動獲取本機IP地址配置,驗證DHCP服務器是否可用; |
多點鏈路監測 | 通過對多個IP節點循環發送ICMP請求的方式,監測多個IP節點的連通性及穩定性; |
PoE電壓表 | 測量PSE設備供電狀態(模式 / 線對 / 電壓); |

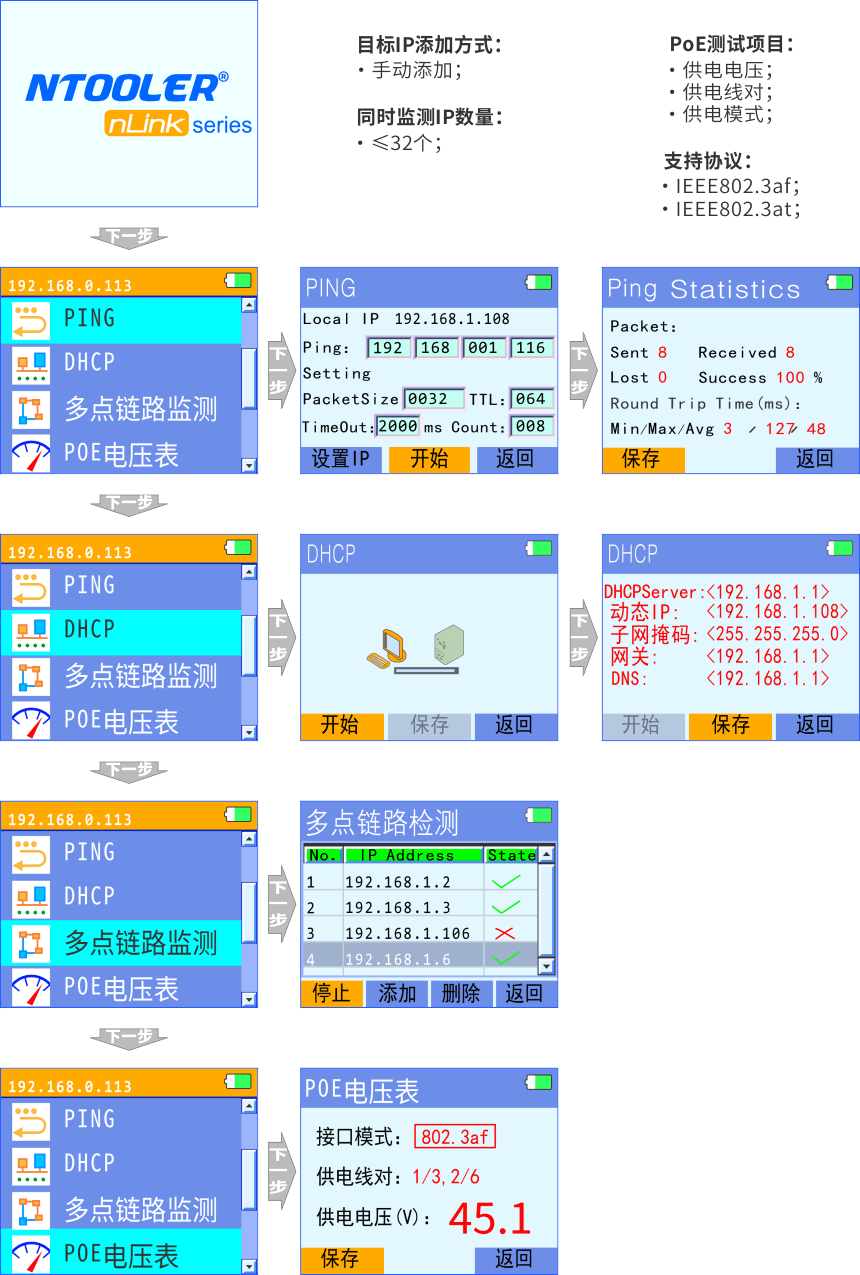

網絡測試 - 圖解
nLink-820 雙絞線測試
雙絞線測試 - 概述
· 通過以下2個子項目測試步驟,檢測以太網線纜故障或驗證以太網線纜質量;
· 電纜診斷測試結果可保存,并可查看、打印測試報告;
項目 | 功能說明 |
---|---|
電纜診斷 | 基于TDR技術單端測試線纜長度,及測試開路、短路位置,精度0.8米(分辨率),量程:0.8~180米; |
線序繪圖 | 配合NT-120遠端適配器,圖形化顯示雙絞線線對連接是否正確; |

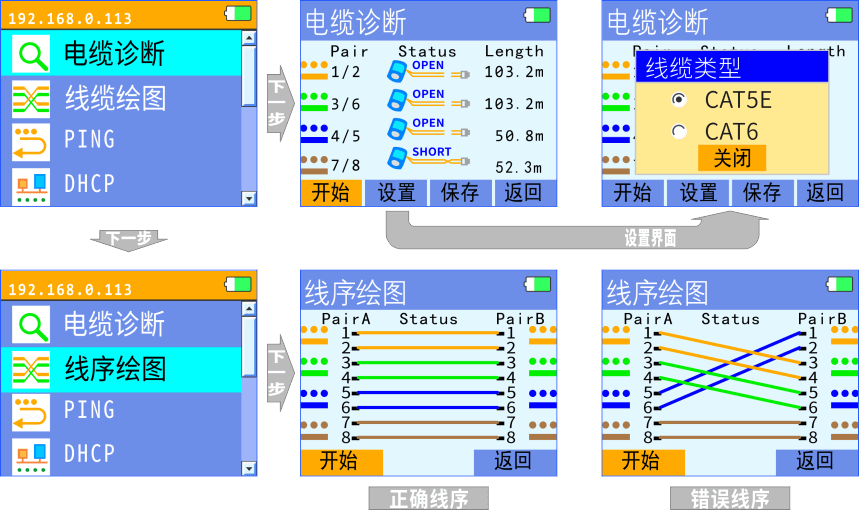

雙絞線測試 - 圖解
nLink-820 測試工具
測試工具 - 概述
· 集合以下2個實用測試工具,便捷進行網絡線纜或網絡端口的查找、定位等工作;
· 音頻尋線功能,需搭配NT-120音頻尋線器使用(標配);
項目 | 功能說明 |
---|---|
端口閃爍 | 通過循環開啟和關閉端口以太網速率協商,使交換機端口指示燈與nLink-820主機鏈路指示燈同步閃爍; |
音頻尋線 | 基于OOK數字音頻技術(即On-Off Keying),抗干擾能力強,精準尋找、定位以太網線纜; |

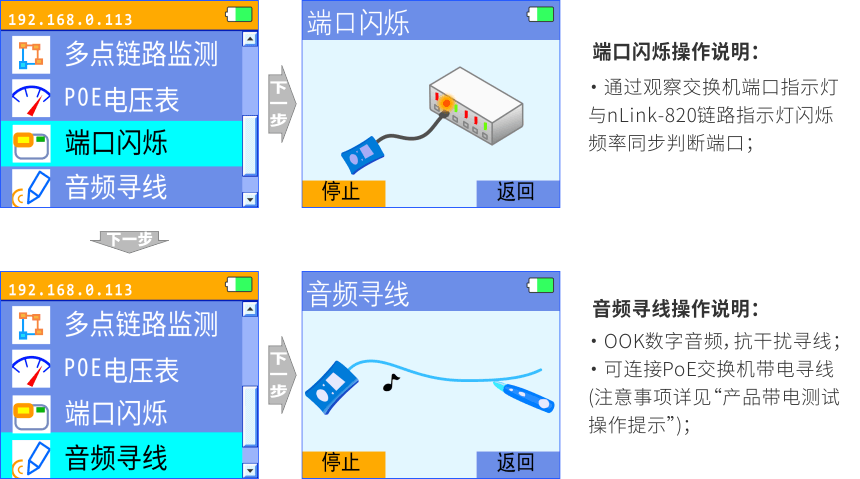

測試工具 - 圖解

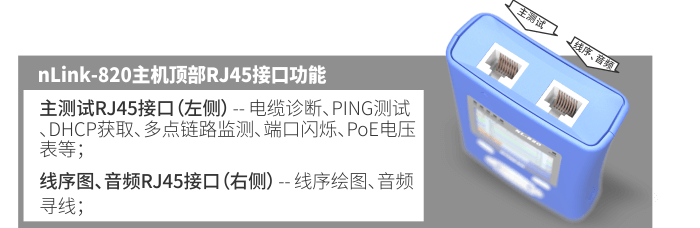

nLink-820 測試接口
nLink-820 數據管理及輸出
數據管理及輸出 - 概述
· 可保存ping、電纜診斷、PoE等測試項目數據;
· 通過Web瀏覽器管理、查看測試項目數據;
· 可以打印測試數據報告,用于輔助驗證網絡鏈路連通狀態;

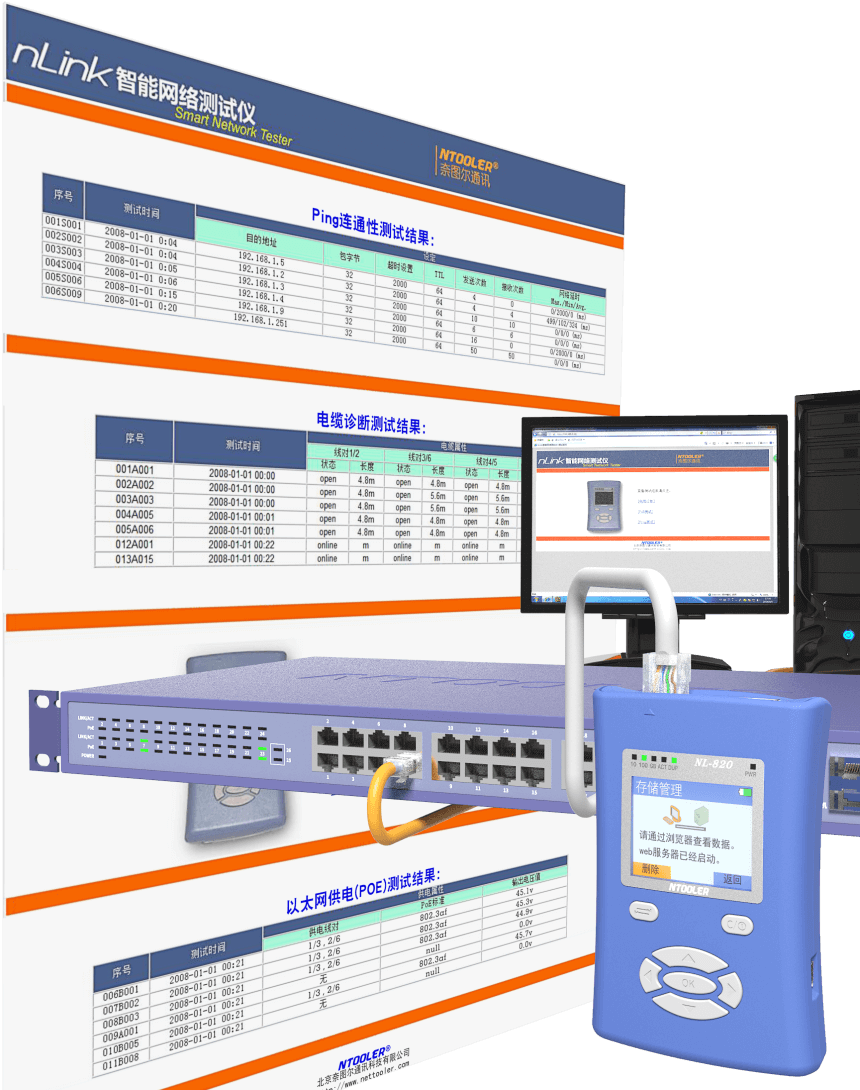

數據管理及輸出 - 圖例
nLink-820 標準配件
· nLink-820 網絡鏈路測試儀 * 1;
· NT-120 多功能音頻適配器 * 1;
· cat6類千兆網絡跳線(1米) * 1;
· 產品保修卡/說明書 * 1;
· 帆布加厚工具包 * 1;
nLink-820 規格參數
功能特點 | 網絡測試功能 PING、多點鏈路監測、DHCP、PoE檢測、端口閃爍; |
線纜測試功能: 線纜長度測試、短路位置測試、斷線位置測試、線序檢測、音頻尋線; | |
網絡接口 | 10/100/1000BASE-T (IEEE 802.3)自適應端口 ; |
支持網絡線纜類型 | UTP Cat5/Cat5e/Cat6;EIA/TIA568A/B; |
網絡協議支持 | IPv4,ICMP,DHCP,HTTP等; |
線纜測試 | 線對長度、開路、短路、直連狀態標識; |
測試技術:TDR( Time domain reflectometry),時域反射技術; | |
長度測量分辨率:約0.8米; | |
量程:180米; | |
POE測試 | 測試內容:供電電壓、供電線對、供電模式; |
電壓范圍:0 ~ 60V DC; | |
標準:IEEE802.3af,IEEE802.3at,以及非IEEE標準POE跨接供電(經交換機); | |
端口 | RJ45主測試端口 *1、RJ45線序音頻測試端口 *1; |
應用程序端口:Mini-USB(固件升級); | |
用戶界面 | 1.8” LCD TFT 彩色液晶顯示,分辨率160×128像素; |
鏈路指示LED*5;待機指示LED*1;功能操作按鍵 *7; | |
測試數據管理 | 內置存儲; |
Web方式,查看、導出及打印; | |
電源 | 2 x AA 堿性電池 (5#干電池) 或 2 x AA NiCd/NiMH電池 (5#可充電電池) ; |
體積 | 103.5x66x29mm; |
重量 | 約100g(不包含電池); |
工作環境 | 工作溫度:0 ~ 40 ℃; |
貯存溫度:-20 ~ 60 ℃; | |
環境濕度:≤95%; |

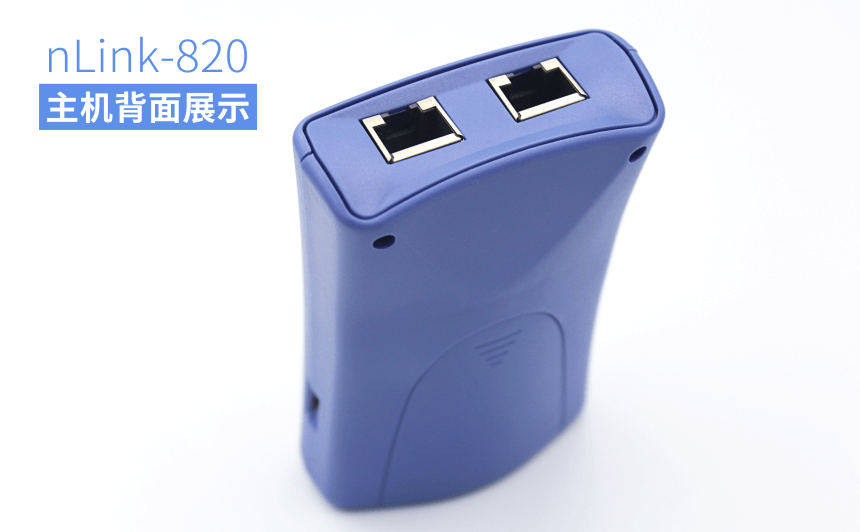

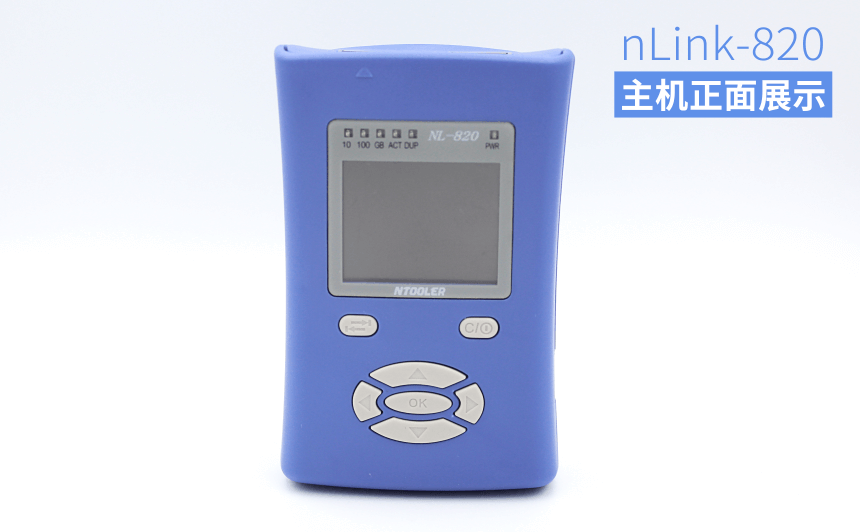

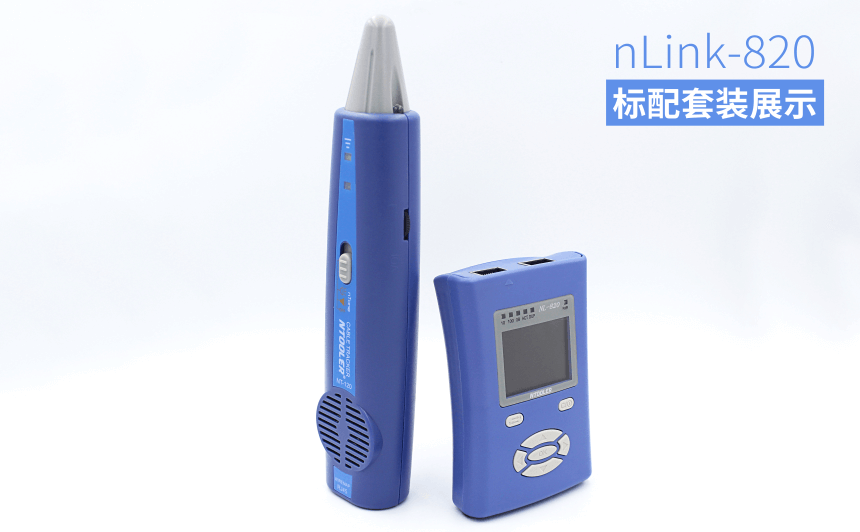

產品實拍欣賞
