nLinkReportView網絡測試管理軟件
- 發布時間: 2020-08-20
- 作者: 奈圖爾
- 來源: 奈圖爾原創
- 瀏覽量: (4502)
- 描述: nLinkReportView網絡測試管理軟件主要用于管理、查看、打印nLink-830網絡自動測試儀存儲的各項目測試數據,可管理、查看、打印的數據包括:電纜診斷、線速包測試、阻抗測試...
網店購買
產品信息
奈圖爾 | NTOOLER? nLinkReportView網絡測試管理軟件,管理、查看、打印網絡測試報告 !
nLinkReportView 功能亮點
· 客戶端軟件 -- ReportView主要做為nLink-830網絡測試儀的配套客戶端軟件;
· 測試數據存儲 -- 網絡測試數據存儲于nLink-830網絡測試儀底部的Micro-SD(TF)卡;
· 測試數據項目 -- 電纜診斷、線速包測試、阻抗測試、端口測試、POE測試、設備發現、互聯網訪問、線序測試等;
· 測試數據讀取 -- 通過安裝有ReportView的PC端usb接口及數據線纜,連接nLink-830網絡測試儀讀取數據;
· 測試數據管理 -- nLink-830自動(或手動)創建/刪除數據目錄,ReportView根據數據生成報告文件查看/管理;
· 報告導出和打印 -- ReportView可導出電子版網絡測試報告,或通過PC連接的打印機輸出紙質網絡測試報告;

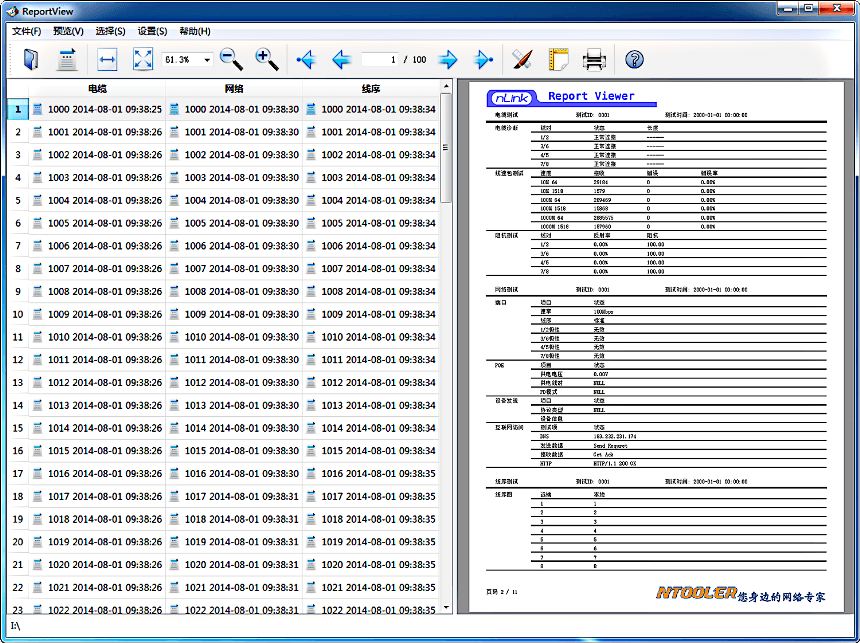

nLinkReportView 軟件界面
nLinkReportView 主界面功能區
主界面功能區 - 概述
· 菜單欄 -- 包含文件、預覽、選擇、設置、幫助等軟件管理菜單;
· 工具欄 -- 包含縮放、翻頁、打印等軟件工具;
· 測試數據條目窗口 -- 包含時間信息的電纜、網絡、線序等網絡相關測試數據條目;
· 測試報告預覽窗口 -- 對應數據條目詳細的電纜、網絡、線序等測試數據,已測試報告形式體現;

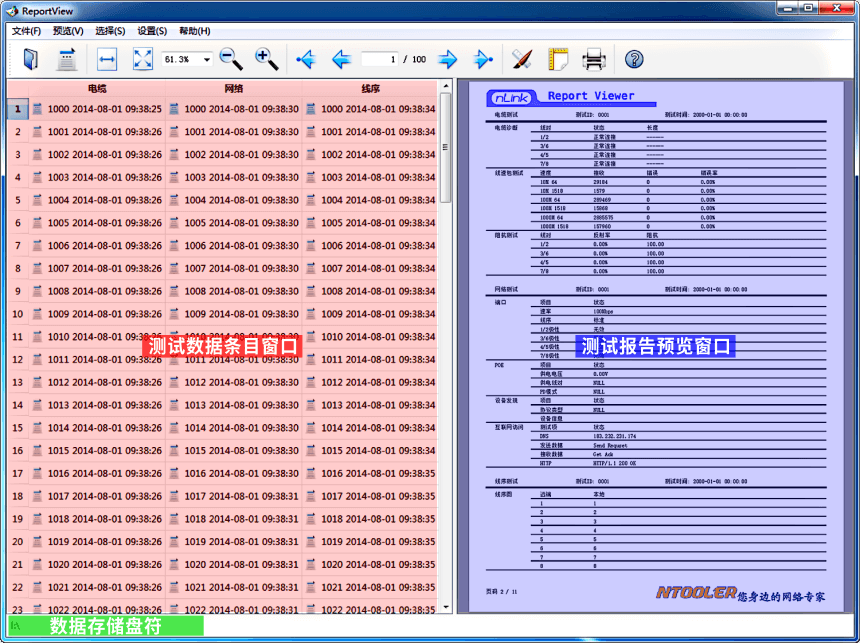

主界面功能區 - 圖解
nLinkReportView 數據條目狀態
數據條目狀態 - 概述
· 每項數據條目名稱,均由測試ID(4位)和測試時間組成;
· 通過每項條目的背景色,可以判斷測試數據是否可用;
· 背景色釋義:白色為測試數據正常 / 灰色為無測試數據 / 黃色為測試文件格式出錯 / 紅色為測試數據失敗或者出錯;

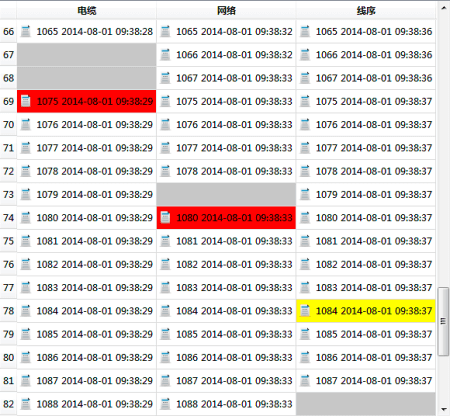

數據條目狀態 - 行模式圖解

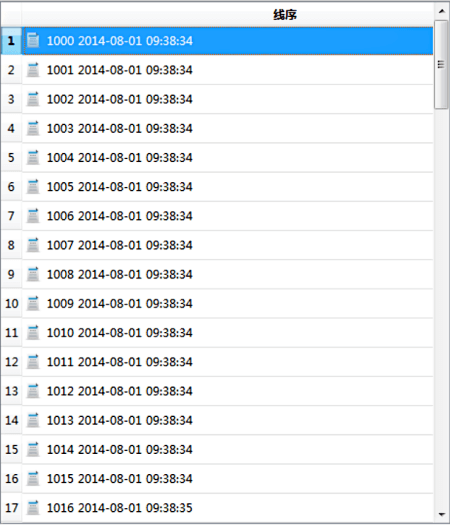

數據條目狀態 - 列模式圖解

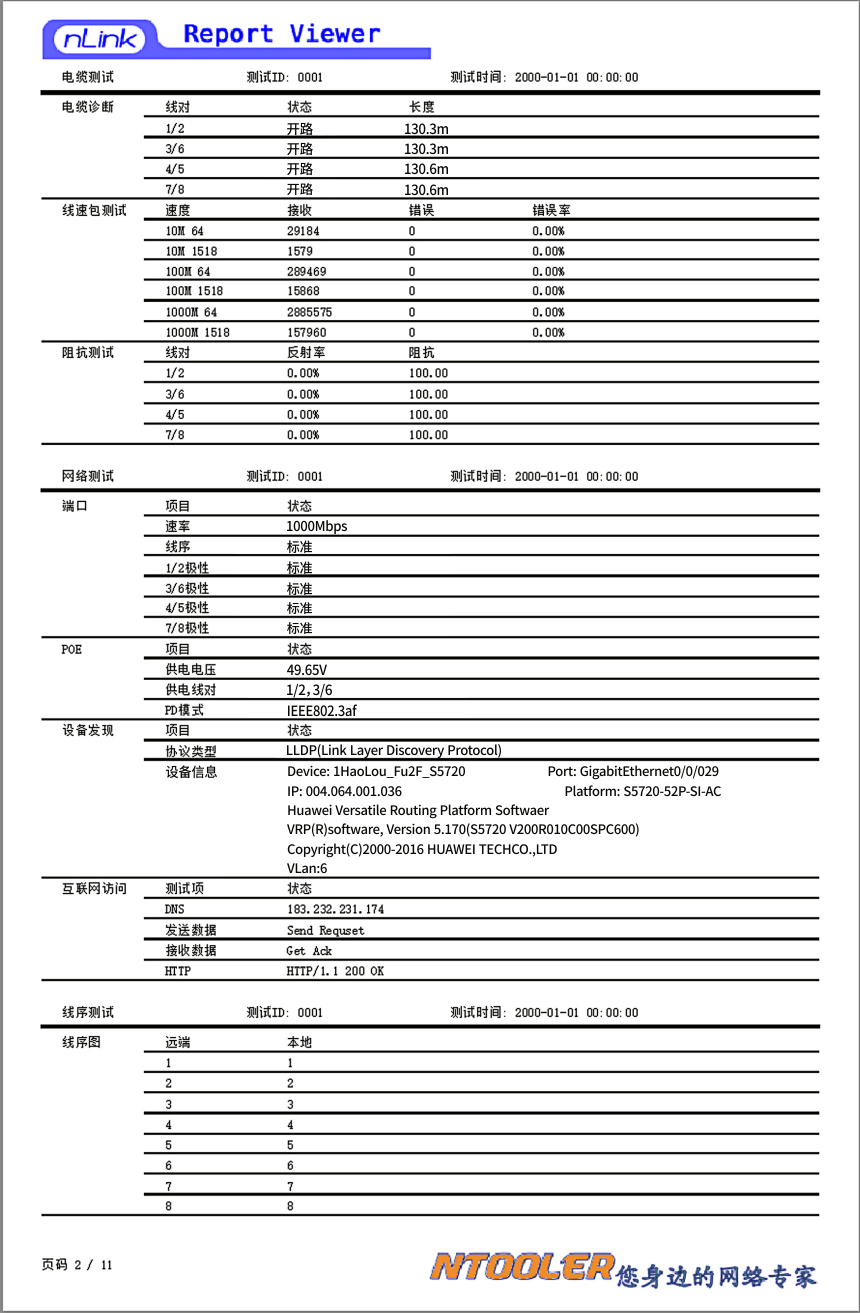

nLinkReportView 網絡測試報告
網絡測試報告 - 概述
· 報告項目 -- 包含電纜診斷、線速包測試、阻抗測試、端口測試、POE測試、設備發現、互聯網訪問、線序測試等;
· 數據內容 -- 包含線對長度/狀態,線纜數據負載壓力,反射率/阻抗,PoE模式/線對/電壓,網絡設備配置/固件信息等;
網絡測試報告 - 圖解
