OOK數字音頻技術（即ASK調制技術）在奈圖爾產品應用解析

什么是OOK技術？

        奈圖爾科技（www.ntooler.com）整理消息：OOK全稱為On-Off Keying，中文名為二進制啟閉鍵控，又名二進制振幅鍵控（2ASK），它是以單極性不歸零碼序列來控制正弦載波的開啟與關閉。OOK信號是ASK調制的一個特例，把一個幅度取為0，另一個幅度為1，振幅鍵控也被稱為“開關鍵控”（通斷鍵控）。ASK是一種調制方式，利用二進制數字碼與載頻信號相乘。幅移就是把頻率、相位作為常量，而把振幅作為變量，信息比特是通過載波的幅度來傳遞的。

OOK技術在線纜測試儀的應用

        奈圖爾全系列網絡測試儀、線纜測試儀、尋線儀等產品均標配OOK數字載波音頻尋線技術，具有超強濾波設計，抗干擾能力強，對周邊設備不產生干擾，可連接PoE交換機帶電尋線，且不影響設備正常通訊等特點。

        以nWire-300尋線儀為例，其音頻尋線功能采用OOK數字音頻載波技術，具有4個音調（頻率）切換、1Khz/2Khz高頻數字音頻輸出、帶電尋線耐壓值＜60V等特性。

ASK調制簡介

　　在通信原理中把通信信號按調制方式可分為調頻、調相和調幅三種。數字傳輸?shù)某Ｓ谜{(diào)制方式主要分為：正交振幅調制（QAM）：調制效率高，要求傳送途徑的信噪比高，適合有線電視電纜傳輸。鍵控移相調制（QPSK）：調制效率高，要求傳送途徑的信噪比低，適合衛星廣播。殘留邊帶調制（VSB）：抗多徑傳播效應好（即消除重影效果好），適合地面廣播。編碼正交頻分調制（COFDM）：抗多徑傳播效應和同頻干擾好，適合地面廣播和同頻網廣播。世廣數字衛星廣播系統的下行載波的調制技術采用TDM QPSK調制體制。它比編碼正交頻分多路復用（COFDM）調制技術更適合衛星的大面積覆蓋。

　　通信目的是在一定的距離內傳遞信息。雖然基帶數字信號可以在傳輸距離相對較近的情況下直接傳送，但如果要遠距離傳輸時，特別是在無線或光纖信道上傳輸時，則必須經過調制將信號頻譜搬移到高頻處才能在信道中傳輸。為了使數字信號在有限帶寬的高頻信道中傳輸，必須對數字信號進行載波調制。如同傳輸模擬信號時一樣，傳輸數字信號時也有三種基本的調制方式：幅移鍵控（ASK）、頻移鍵控（FSK）和相移鍵控（PSK）。它們分別對應于用載波（正弦波）的幅度、頻率和相位來傳遞數字基帶信號，可以看成是模擬線性調制和角度調制的特殊情況。

　　理論上，數字調制與模擬調制在本質上沒有什么不同，它們都是屬正弦波調制。但是，數字調制是調制信號為數字型的正弦波調制，而模擬調制則是調制信號為連續型的正弦波調制。在數字通信的三種調制方式（ASK、FSK、PSK）中，就頻帶利用率和抗噪聲性能（或功率利用率）兩個方面來看，一般而言，都是PSK系統較優秀。所以PSK在高速數據傳輸中得到了廣泛的應用。

ASK調制原理

        ASK是一種調制方式，其與載頻信號相乘的是二進制數碼。幅移就是把頻率、相位作為常量，而把振幅作為變量，信息比特是通過載波的幅度來傳遞的。

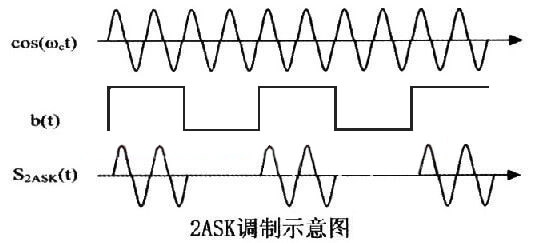

　　二進制振幅鍵控（2ASK），由于調制信號只有0或1兩個電平，相乘的結果相當于將載頻或者關斷，或者接通它的實際意義是當調制的數字信號為“1”時，傳輸載波；當調制的數字信號為“0”時，不傳輸載波。

與模擬音頻載波技術的對比

        模擬音頻技術可以代入到收音機的基本原理，音頻信號利用非數字信號的載波傳輸，通過信號接收或者感應元件接收到信號，由于非數字載波信號檢波原理，導致濾波環節無法純凈的處理各種雜波干擾，將會導致抗干擾性能較差。當然，提升非數字載波的濾波檢波能力不是不可以，而是需要加大濾波檢波成本。而數字載波，濾波檢波都可以通過數字校驗解調出純凈的音頻信號，相對于非數字載波技術，雖然成本上有所增加，但獲得的抗干擾能力將大大提升。

      另外，非數字載波技術的音頻尋線，雖然可以較遠距離感應到目標線纜，但會造成無法在線纜密集的情況下，準確判斷目標線纜（目標線纜周圍都會感應到較大音頻信號）。而OOK數字載波技術，可以輕松的精確判斷出目標線纜，但造成的缺點是，要在≤0.5米范圍內才能感應到目標線纜的音頻信號。

      雖然，市面銷售的歐美品牌有若干產品具備數字和模擬兩種音頻載波切換功能，但其高高在上的價格，也會讓國內習慣于采購低成本音頻尋線儀的朋友止步。

      奈圖爾nWire-300尋線儀，提供了具有高性價比的OOK數字音頻尋線方案，在為網絡工程師提供合理價格的前提下，努力為國內數字音頻尋線技術的應用普及做出貢獻。
